SG-150喷涂系统

用于涂层和掩膜的手持式喷枪


Dymax SG-150手持式喷枪可提供标准流量和大流量型号,为掩膜和涂层应用提供了手动喷涂流体的解决方案。SG-150-RS标准流量喷枪适用于使用粘度小于10,000 cP的流体进行点胶,而SG-150-RH则更适合喷涂粘度为10,000 cP或更高的流体。

两种SG-150型号均使用常闭不锈钢针阀来控制流体流量,并使用双作用气缸来提供立即启动/停止功能。阀门的行程调节可用于对流量进行微调,而精密空气调节器/气压计组件可以在阀门打开且流体开始流动时同步启动雾化空气。两种型号均配备圆形喷雾嘴,以呈现圆形喷雾形状。如需线状或扁平喷雾形状,可以选配扁平喷雾嘴。

此喷枪的设计包含了耐用、轻盈的铸造金属把手,其中包含气动触发机构,因此无需额外的电子控制即可启动喷雾。操作员可以通过手动扣动或释放扳机来轻松控制喷雾。

Dymax喷雾阀使用户能够手动控制阀门和喷雾,适用于下列应用:

  • 在进行表面处理之前对涡轮机或其他金属表面进行掩膜
  • 在进行表面处理之前对医学植入物进行掩膜
  • 电路板三防漆
  • 喷涂溶剂以清洁零件表面
  • 组装之前在大型零件上喷涂油脂或其他润滑剂的涂层

特性

特性

  • 所有浸润部件均为不锈钢、聚四氟乙烯或全氟醚橡胶材质
  • 兼容多种多样的流体
  • 通过加压的筒、瓶和桶(需要合适的储液器五金件)进行点胶
  • 轻型组件,扳机阻力小
  • 可轻松调节材料流量和喷射雾化
  • 气动操作,无需电力
  • 密封的流体不会接触到环境条件
  • 可轻松关机并清洁

资源

资源

系统规格

正在寻找其他技术规格?查看我们的资源库或者咨询我们的技术专家。

联系方式
性能 规格
激活 手动控制 - 扳机触发
电源要求
所需气压 阀门:60 psi [4.14巴]至100 psi [6.89巴]
雾化空气:0 psi [0巴]至15 psi [1.03巴](标准流量喷枪)0 psi [0巴]至30 psi [2.06巴](大流量喷枪)
喷雾形状 圆形气帽(标配):0.25英寸 - 1.0英寸[6.35毫米 - 25.40毫米]
扁平气帽(选配):0.50英寸 - 2.0英寸[12.70毫米 - 50.80毫米]
流量 标准流量:0.3毫升/秒(喷涂25,000 cP触变性流体)
大流量:2.0毫升/秒(喷涂25,000 cP触变性流体)
流体输入配件 3/8插管接头(可插入3/8"外径的导管)
尺寸(长 x 宽 x 高) 喷雾器:8英寸 x 4英寸 x 8英寸(20.5厘米 x 10.2厘米 x 20.5厘米)
空气调节器支架:8英寸 x 9英寸 x 9英寸(20.5厘米 x 22.8厘米 x 22.8厘米)
重量 喷雾器:1.7磅(0.8 kg)
空气调节器支架:6.6磅(3.0 kg)
质保 购买之日起1年(不含软密封)

正在寻找其他技术规格?查看我们的资源库或者咨询我们的技术专家。

联系方式

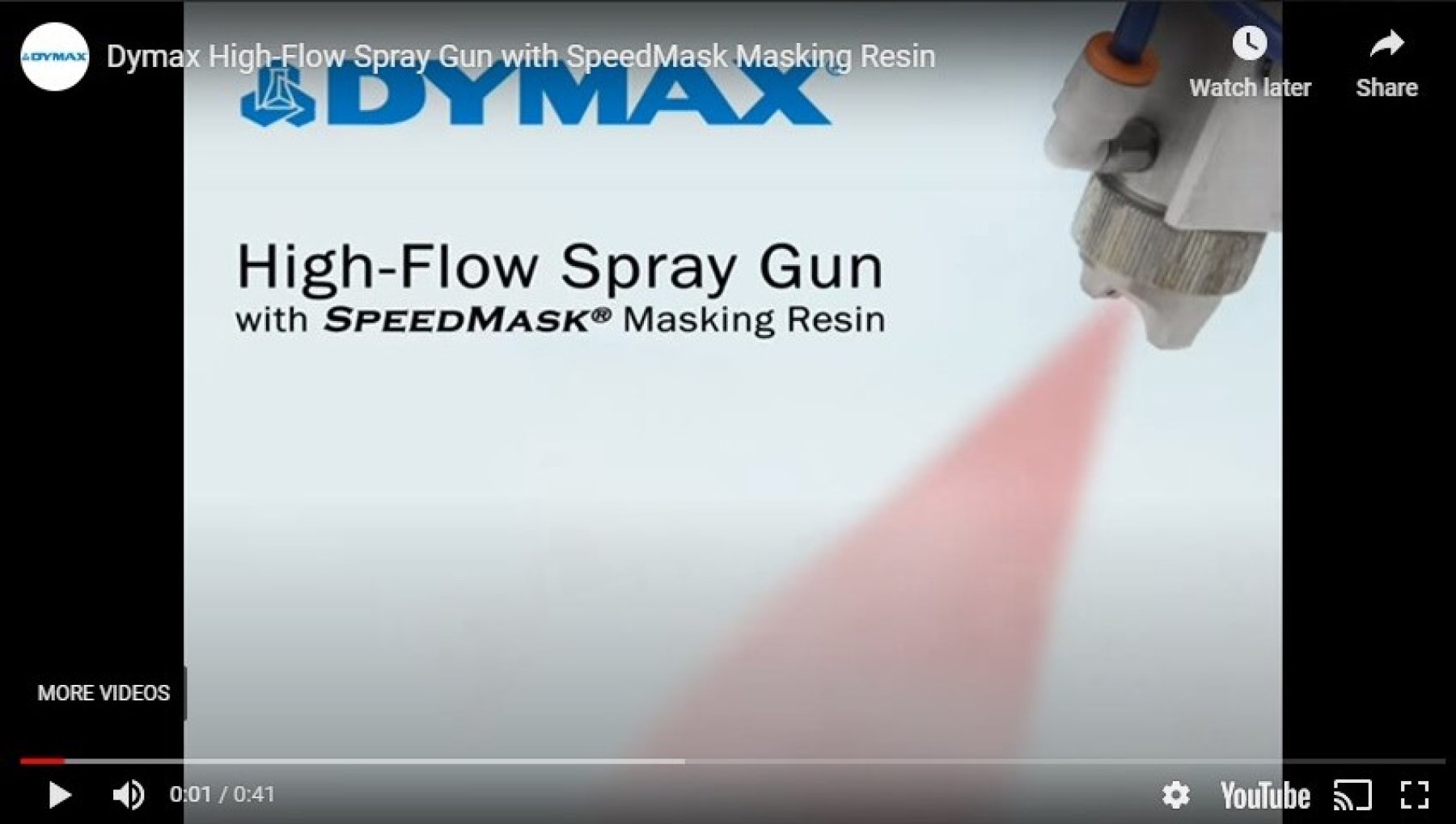

采用SpeedMask掩膜树脂的Dymax大流量手持式喷雾器

Dymax提供标准流量和大流量手持式喷雾器,用于喷涂涂层、润滑剂、掩膜树脂以及其他低至高粘度的各种流体。观看如何使用标准流量和大流量喷雾器来喷涂Dymax SpeedMask掩膜树脂。查看两种型号的不同流量。

零件号

建立完整的解决方案或为您的项目查找替换零件

数量有限,请提交询价单(RFQ)以了解价格和可供性。

T18435

SG-150-RS标准流量喷枪,圆形喷雾嘴。适用于<10,000 cP的粘度。

全球(贴有CE标签)

T18449

SG-150-RH大流量喷枪,圆形喷雾嘴。适用于>10,000 cP的粘度。

全球(贴有CE标签)

T15454

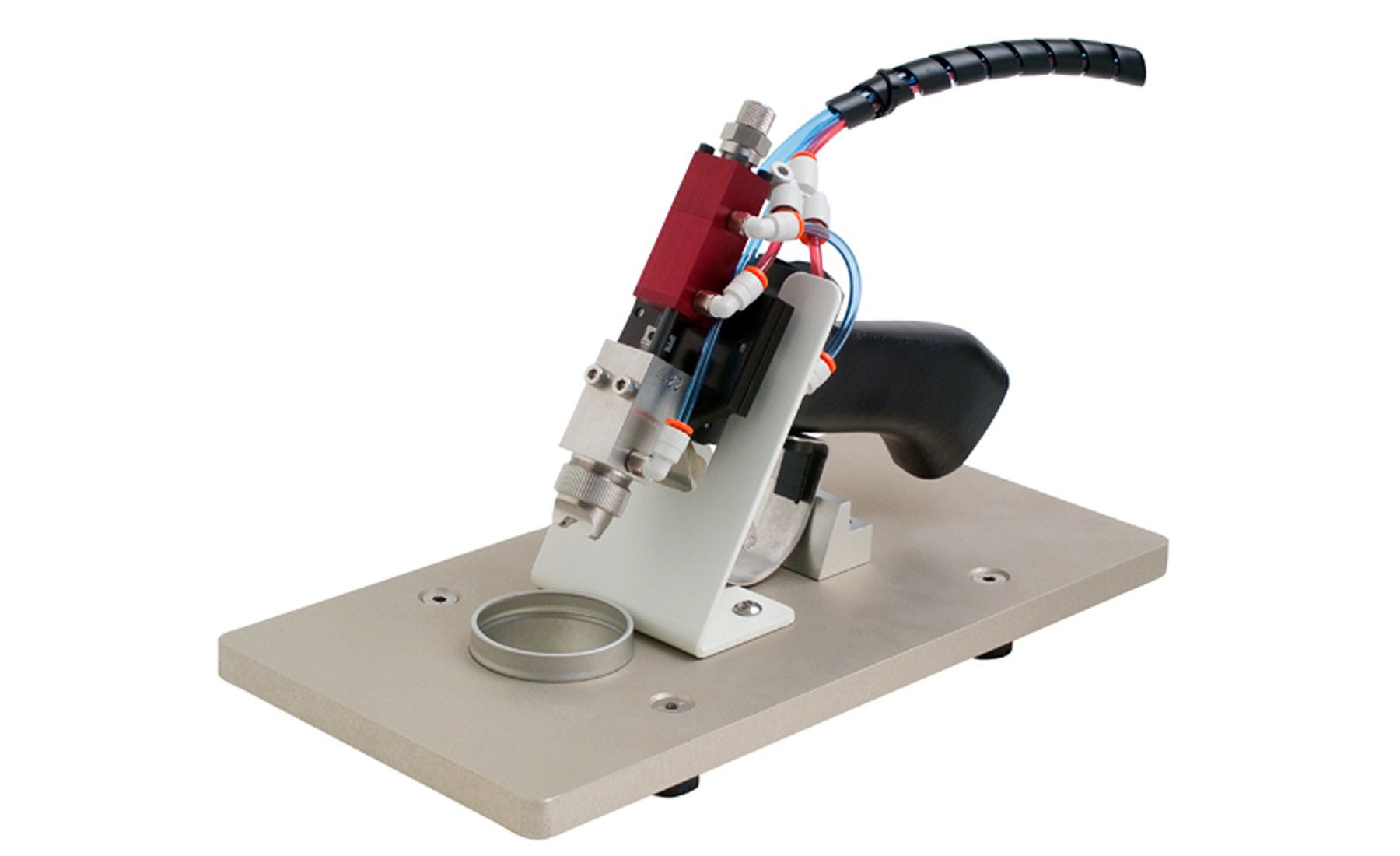

带溶剂杯的喷雾器支架

全球(贴有CE标签)

T15697

扁平喷嘴气帽


全球(贴有CE标签)

T16307

带空气截断功能的空气过滤调节器

全球(贴有CE标签)

T16787

流体管路套件 - 3/8"外径,聚乙烯

全球(贴有CE标签)

T16793

流体管路套件 - 1/4"外径,聚乙烯

全球(贴有CE标签)
